Restitución Estancia la Higuera
Proyecto Estancia La Higuera
Ubicación:
El mismo se encuentra en la provincia de Mendoza a 40 km al norte de la ciudad capital. El proyecto cubre una superficie de aproximadamente 8000ha o 80km2. Siendo su ubicación en coordenadas geodésicas las siguientes:
Latitud: -32° 32’ 52”
Longitud: -68° 53’ 16”
La altura media en la que se encuentra es de unos 700m sobre el nivel del mar.
Su topografía presenta pendientes moderadas no superiores al 7% en la parte central. La propiedad queda definida por hechos geográficos naturales como causes de ríos y líneas divisorias de aguas en general.
La figura muestra el polígono de la propiedad en color amarillo.
El acceso al terreno se hace por caminos asfaltado hasta casi el ingreso al campo y luego por caminos consolidados en buen estado.
Objetivo General:
Se trato de generar una cartografía de detalles a escala 1:5000 apta para las tareas de anteproyecto de división en parcelas y de riego artificial con el objeto de desarrollar un emprendimiento agrícola.
Como detalles del terreno se levantaron los causes de aguas activos o que presentaron actividad durante las recientes precipitaciones. Además se registró todo camino huella y picadas realizadas por las actividades exploratorias en la zona. Se generaron Curvas de nivel con equidistancia cada 5m y curvas interpoladas con equidistancia cada 2m.
Sistema de referencia Cartográfico.
Al no ser éste un requerimiento por parte del comitente, se adoptó como sistema plano cartográfico el UTM faja 19 con elipsoide WGS84 (Sistema de referencia natural de las imágenes Ikonos), y como datum altimétrico al modelo global EGM96, para la determinación de las alturas ortométricas.
Recursos Utilizados.
Para la generación de los productos solicitados se utilizaron dos imágenes Ikonos del tipo estereo, de captura programada, con sus 4 bandas espectrales. La resolución espacial, de este recuro, a nivel de terreno de 1m cubriendo un área de 100km2.
Las bandas correspondientes al azul, verde y rojo, con resolución espacial de 4m, están remuestreadas a la banda pancromática de alta resolución espacial.
Se utilizaron GPS del tipo tipográfico-GIS para la medición de los puntos de apoyo terrestre utilizados en el proceso de restitución.
Los puntos de apoyo terrestre fueron medidos posteriores a la captura de la imagen, identificándolos en la misma. Se midieron en terreno un total de 15 puntos. Los puntos fueron medidos en modalidad post proceso utilizando como base a la estación permanente Mendoza (MZD) de la Red RAMSAC.
Para el procesamiento de restitución se utilizó un software fotogramétrico, donde emplea los parámetros RPC para el cálculo de la orientación interna y relativa de las imágenes.
Resultados
Para la aerotriangulación se obtuvieron los siguientes resultados :
|
Resultados Globales del Ajuste en Bloques |
|
RMS: 0.535 0.349 0.528 0.639 Mean: 0.441 0.291 0.471 0.591 MAX: 0.863 0.668 0.932 1.001* |
Estos resultados concuerda con establecido por la NMA

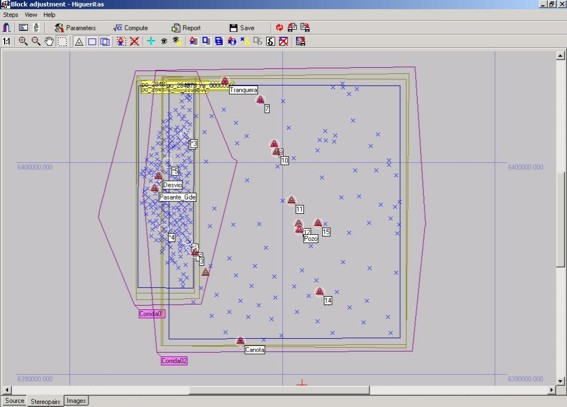

La figura muestra el esquema del ajuste de los bloques.
La siguiente figura muestra la imagen epipolar para la visión en estereo con el uso de anaglifos.
Productos.
Como resultado de la restitución se generaron los siguientes productos.
Líneas de quiebres en tres dimensiones.
En este ítem, cabe señalar como dato aclaratorio, que se relevó estereoscópicamente una longitud total de líneas de quiebre de de 279,596 km.
Modelo de elevación
Para la generación se utilizo el método de la red de triángulos irregulares (TIN) adicionando las líneas de quiebres.
Extracción de las curvas de nivel.
A partir de la generación del modelo de superficies DEM, se extrajeron las curvas de nivel con equidistancia cada 2m interpoladas, 5m y 10m.
Orto imagen
La ortoimagen se generó a través de un proceso de mosaico de las dos escenas con balance radiométrico.
Recosntrucción del terreno en 3D.
Con todos los datos generados se puede recosntruir en tres dimensiones el terreno natural. Elemento util para la exploracion visual de la superficie. La figura muestra una escena de la exploración.
